Автоматизированная система управления технологическим процессом распределения газа (АСУ ТП РГ), г. Хабаровск
Описание проекта

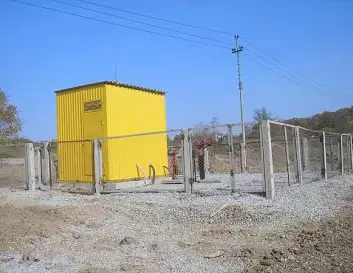

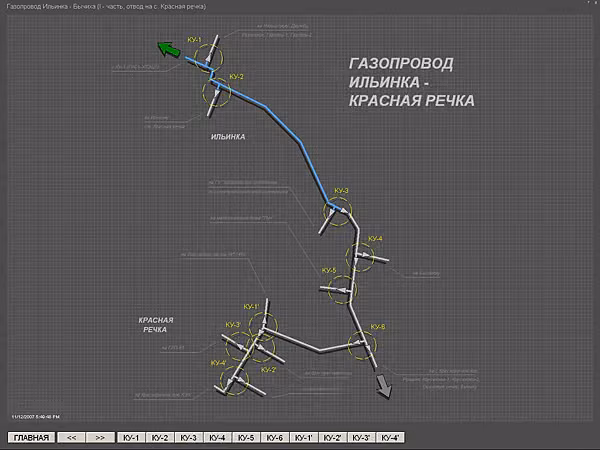

Разработанная АСУ ТП РГ предназначена для использования на участках газопроводов ГРС1-ХТЭЦ1, ГРС1-п.Бычиха, ГРС3-ХТЭЦ2 и включает следующие контролируемые пункты: ГРС, крановые узлы, ГРП.

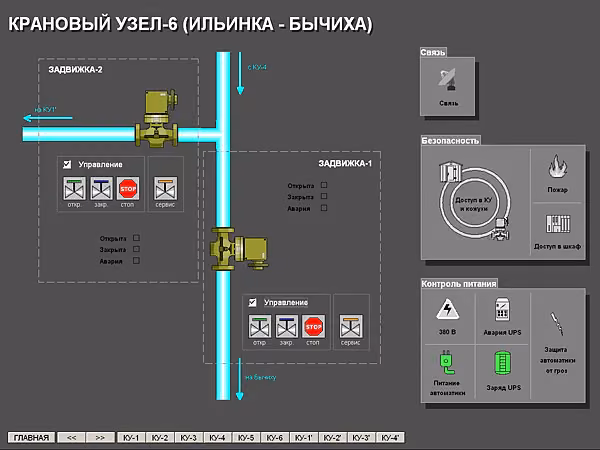

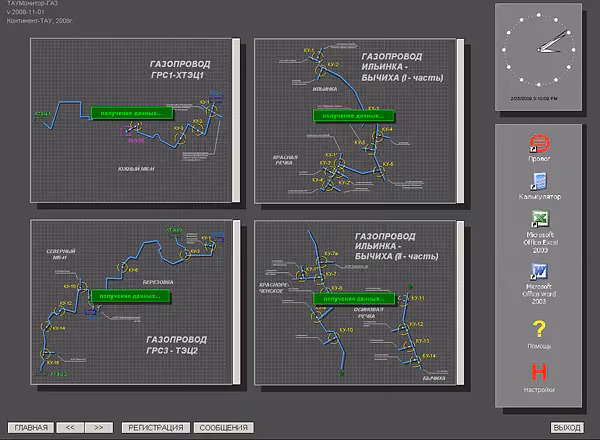

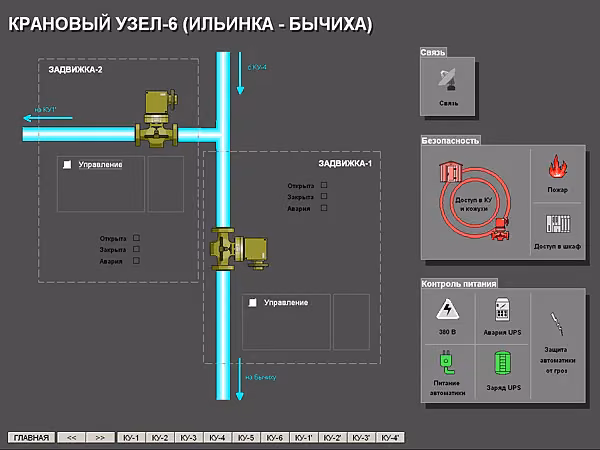

Верхний уровень обеспечивают диспетчерские пункты со SCADA. Они включают в себя:
- сервер;
- АРМ’ы операторов с установленным ПО;
- лазерный принтер.
Основные показатели АСУ ТП РГ
Объекты автоматизации: ГРС, ГРП, Крановые узлы
Количество объектов: 43
Количество контролируемых параметров: 931
Разработка
- PCWorks 5.0
- Step 7
- WinCC 6
- Prolog (отчеты)
Использованное оборудование
- Контроллеры ILC 350 PN / PHOENIX CONTACT, SIMATIC S7-315/2DP/PN / SIEMENS
- Станции распределенной переферии (Bus Coupler) IL PB BK DP/V1-PAC / PHOENIX CONTACT
- Кабель UTP 5E (витая пара), ДПС-02-008 Е04-15,0 (оптоволокно)
- Шкафы / RITTAL
- Клеммная продукция / PHOENIX CONTACT
- Реле / PHOENIX CONTACT
- Защита от импульсных перенапряжений и гроз для сетей питания и систем передачи данных / PHOENIX CONTACT
- Рабочая станция (ПК)
Справка проекта
Период реализации: 2006 — 2010 гг
Заказчик: Служба Заказчика Министерства топлива и энергетики Хабаровского края и АО «Дальневосточная генерирующая компания»
Виды работ: Проектирование, поставка, монтаж, пуско-наладка, гарантийное обслуживание, послегарантийное обсуживание
Функции АСУ ТП РГ
- Измерение, контроль и обработка технологических параметров на контролируемых пунктах (КП) при возникновении аварийной или предаварийной ситуации;
- Периодическое измерение и контроль технологических параметров КП не реже одного раза в 2 ч;
- Измерение и контроль технологических параметров КП (выборочно) по инициативе диспетчерского персонала;
- При возникновении аварийных и нештатных ситуаций передача в ЦДП соответствующей информации за время не более 30 с;
- Периодический контроль (один раз в час) состояния технологического оборудования КП;
- Контроль и обработка показателей состояния технологического оборудования по инициативе диспетчерского персонала;
- Оперативный учет поступления газа в Служба Заказчика Министерства топлива и энергетики Хабаровского края и АО «Дальневосточная генерирующая компания»;
- Оперативный учет расхода газа потребителями;
- Оперативный контроль за соответствием плану поставок газа поставщиком;
- Оперативный контроль за соответствием плану расходов газа потребителями;
- Оперативный баланс поступления газа в Хабаровсккрайгаз и расхода газа потребителями;
- Прогнозирование потребности подачи газа в Служба Заказчика Министерства топлива и энергетики Хабаровского края и АО «Дальневосточная генерирующая компания»;
- Прогнозирование расхода газа крупными предприятиями (ТЭЦ, крупные котельные и промпредприятия);
- Прогнозирование суточного баланса поступления газа в Хабаровсккрайгаз и расхода газа потребителями;
- Телеуправление отключающими устройствами;
- Передача в ЦДП информации о состоянии датчикового оборудования;
- Передача в ЦДП информации о состоянии функциональных блоков КП;
- Передача в ЦДП информации о состоянии линии связи.
Структура АСУ ТП РГ

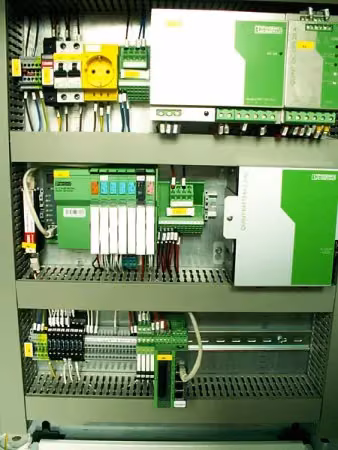

АСУ ТП РГ имеет функционально распределенную структуру. Нижний уровень включает в себя станции TAU-S , собранные на оборудовании фирмы Phoenix Contact (на базе шинных модулей — Bus Couplers). Станции TAU-S обеспечивают сбор информации с приборов полевого уровня и передачу её на контроллеры станций TAU-M.
Протяженность: ~70 км
Связь: Profinet, Ethernet, RS-485
Управление: Да
Количество операторских мест: 4
Результаты проекта
В результате создания АСУ ТП РГ были достигнуты следующие показатели объектов автоматизации:
- наглядность технологического процесса;
- информационная оснащенность диспетчерского персонала для анализа передаваемой информации, ее обработки и принятия решения;
- возможность мгновенной реакции (< 5 c) на аварийные ситуации;
- качество принимаемой и передаваемой информации;
- простота обслуживания;
- безопасность для жизни и здоровья людей при эксплуатации объектов;
- возможность расширения АСУ;
- эргономичность централизованного контроля и управления объектов диспетчеризации.
