Заказчик: ОАО «РЖД» в рамках реконструкции вокзального комплекса Хабаровск-1.

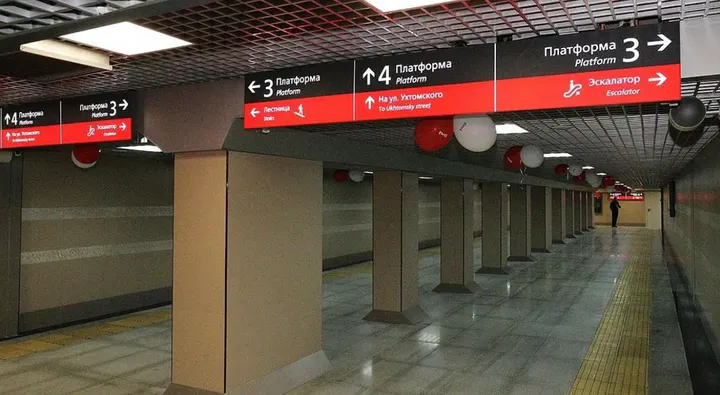

Объект: пешеходный тоннель с системами вентиляции, отопления, дымоудаления, дренажа, обогрева ступеней и климат-контроля.
Создана автоматизированная система диспетчерского контроля и управления на базе двух шкафов автоматики ША1 и ША2 производства «Континент-Тау».
Масштаб системы
- 4 приточных агрегата, 6 вытяжных вентиляторов и 6 воздушно-отопительных агрегатов.
- 24 тепловые завесы, 3 вентилятора дымоудаления и 5 дренажных насосных установок.
- 3 системы обогрева ступеней «Теплодор», сплит-система и 6 датчиков температуры в тоннеле.
- Более 200 дискретных и аналоговых сигналов, свыше 3,5 км кабельных линий.
Архитектура
Контроллерный уровень построен на SIMATIC S7-300, CPU 315-2 PN/DP, ET200M и CP 341. АРМ диспетчера и инженера работает в WINCC V7.0. Обмен организован по Profinet, Profibus-DP и RS-485 Modbus. Предусмотрены два ввода питания с АВР, ИБП, релейная развязка, защита от перенапряжений и интеграция с пожарной сигнализацией.
Результат: инженерные службы получили единый пункт управления микроклиматом и безопасностью тоннеля с круглосуточной диагностикой оборудования.
