Заказчик: РСП ОАО «РЖД».

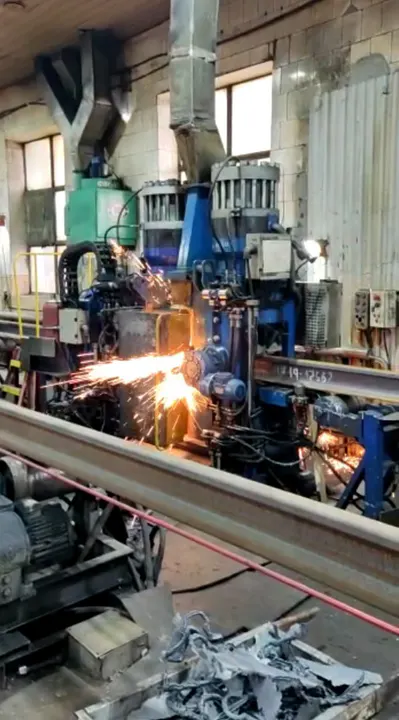

Объект: две поточные линии рельсосварочного производства для изготовления плетей длиной до 800 метров из рельсов длиной 25 метров. Комплекс включает сварочную машину, правильный пресс, резку, шлифовку, закалку, перемещение плети, охлаждение стыка и ультразвуковой контроль качества.
Разработана и внедрена комплексная система управления движением рельсовой плети и контроля ключевых технологических параметров.
Две взаимосвязанные подсистемы
- Управление движением: частотно-регулируемый привод MICROMASTER MM 440 мощностью 45 кВт, контроллер LOGO и два пульта управления. Доступны три скорости, движение вперёд и назад, толчковый и непрерывный режимы, аварийный останов.
- Контроль технологических параметров: ILC350 ETH Phoenix Contact, панель оператора, шкафы индикации и измерительные устройства. Система контролирует длину с точностью до 0,001 м, температуру сварочного стыка и остаточную намагниченность рельсов.
Оборудование и функции
- Пирометр Питон 202-700 с диапазоном от −30 до 700 °C, датчик магнитного поля и инкрементальный энкодер на 500 импульсов за оборот.
- Автоматическое охлаждение сварочного стыка при превышении уставки и управление насосами.
- Управление двумя катушками размагничивания и автоматическая остановка транспортера при обнаружении участка с повышенной остаточной намагниченностью.
- Технологические журналы длины, температуры и напряжённости магнитного поля для оформления паспортов рельсовых плетей.
Результат: повысились точность позиционирования, производительность, качество сварки и безопасность рельсосварочного производства.
