Автоматизированная система управления насосными станциями (ВНС, КНС) г. Владивостока
Описание проекта
Структура системы управления насосными

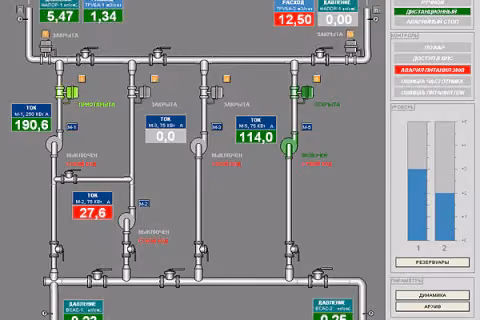

Система управления насосными станциями г. Владивостока имеет 3-х уровневую иерархическую структуру. Нижний (физический) уровень включается в себя различные датчики и силовую часть. Средний уровень реализован на базе контроллера Phoenix Contact ILC 350 ETH с необходимыми аналоговыми и дискретными модулями и на некоторых станциях преобразователями частоты. Контроллер выполняет функции сбора первичной информации и ее обработки, выдачи команд управления исполнительным механизмам в автоматическом режиме или дистанционно, по команде из диспетчерской. Преобразователь частоты используется для каскадного запуска двигателей на станции и ПИД-регулирование. Связь между контролером и датчиками, а также, между преобразователем и контроллером осуществляется электрически. Информация с контроллеров разных насосных станций поступает по VPN на сервер и далее передается на АРМ диспетчера. Сигналы телеуправления из диспетчерской поступают на контроллеры по защищенному каналу. Верхний уровень системы представляет собой автоматизированное рабочие место диспетчера, и решает задачи наблюдения и управления всей системы в целом.
Разработка
- PCWorks 5.0
- WinCC 6
- С#
Использованное оборудование
- Контроллеры ILC 350 PN / PHOENIX CONTACT
- Частотный преобразователь MICROMASTER 430 / SIEMENS
- Реле / PHOENIX CONTACT
- Кабель UTP 5E (витая пара)

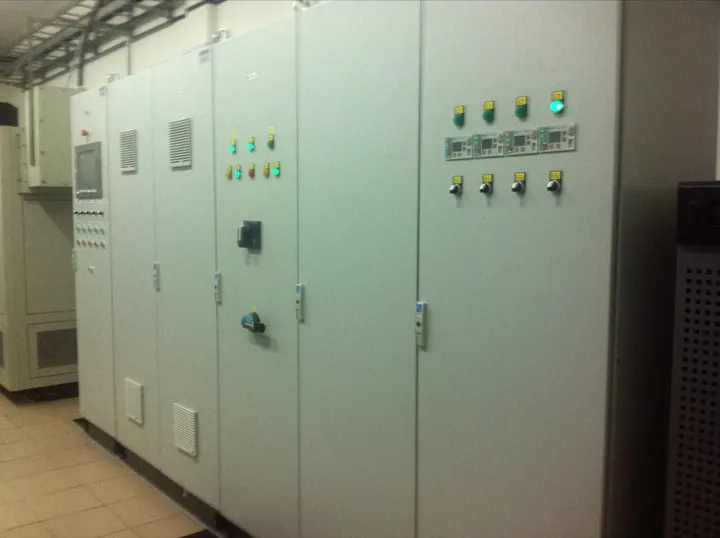

- Шкафы / RITTAL
- Рабочая станция (ПК)
- Сервер
- Клеммная продукция / PHOENIX CONTACT
Функции системы управления насосными
- Поддержание заданного значения давления на напорном коллекторе частотным приводом;
- Измерение уровня воды в двух резервуарах ВНС;
- Контроль над работой насосов и переключение на резервный насос при аварии рабочего;
- Контроль и управление работой электрозадвижек;
- Контроль над работой преобразователя частоты на ВНС;
- Контроль над работой устройства плавного пуска;
- Автоматическое чередование насосов работающих от преобразователя частоты через заданные интервалы времени для обеспечения равномерной загрузки насосов;
- Возможность запуска и останова каждого насоса кнопками в ручном режиме с панели управления прямым пуском от сети или от УПП;
- Измерение, контроль и обработка технологических параметров на насосной станции при возникновении аварийной или предаварийной ситуации и передача в Центральный диспетчерский пункт (ЦДП) соответствующей информации за время не более 1 мин;
- Измерение и контроль технологических параметров (выборочно) по инициативе диспетчерского персонала;
- Оперативный учет расхода воды потребителями;
- Передача в ЦДП информации о состоянии линии связи;
- Контроль доступа в помещение ;
- Контроль затопления насосных станций;
- Контроль за пожарной безопасностью и сигнализация при пожаре;
- Занесение в журнал всех технологических параметров и аварийных ситуаций с последующей выдачей отчета за текущий период;
- Занесение в журнал всех действий оператора.
Результаты проекта
В результате создания системы управления насосными станциями было достигнуто сокращение затрат на электроэнергию до 20% с каждой станции. А также повышение надежности системы и предотвращение аварийных ситуаций, вызванных пропаданием давления в подающем трубопроводе (сухой ход), за счет автоматического останова насосов и своевременного уведомления диспетчерской службы. Это позволило сэкономить средства на ремонт действующего или покупку нового оборудования. Удаленное управление позволило достигнуть оперативности в принятии решений. А своевременное получение технологических данных позволило быстрее вносить коррективы в технологический процесс.
Справка проекта
Период реализации: 2006 — 2008 гг
Заказчик: ОАО «Водоканал» Владивосток
Виды работ: Проектирование, поставка, монтаж, пуско-наладка, гарантийное обслуживание
