Автоматизированная система газового контроля с. Березняки

Автоматизированная система газового контроля на объекте: «Внутрипоселковые распределительные и подводящие газопроводы с. Березняки муниципального образования городской округ «Город Южно-Сахалинск».

Назначение системы

Автоматизированная система газового контроля предназначена для контроля возможных утечек природного газа в защитных футлярах газопровода в местах его пересечения с железной дорогой, выдачи аварийно-предупредительной сигнализации в диспетчерские пункты, обеспечивающие наблюдение за системой, а также для управления запорной арматурой с целью предотвращения взрывопожароопасной обстановки, угрожающей безопасности движения поездов. Система выполняет требования технических условий на газоснабжение, а так же требования технических условий РЖД на пересечение газопровода с железной дорогой.

Функции системы

  • Непрерывное автоматическое измерение довзрывоопасных концентраций природного газа в местах пересечения газопровода с железной дорогой;
  • Управление запорной арматурой газопроводов для осуществления немедленного прекращения подачи газа на аварийный участок в месте пересечения газопровода с железной дорогой;
  • Контроль положения запорной арматуры газопровода (открыта/закрыта);
  • Контроль нахождения ключей-селекторов блоков управления электроприводами в положении «дистанционное управление» для осуществления возможности управления кранами;
  • Автоматическая выдача аварийно-предупредительной сигнализации о утечках газа владельцу газопровода (эксплуатирующей организации) и дежурным по железнодорожным станциям;
  • Контроль параметров работы оборудования станции телеметрии (температура воздуха внутри шкафа, работа системы бесперебойного питания, исправность устройств защиты от импульсных перенапряжений, контроль доступа в шкаф);
  • Ведение журнала событий в панели оператора на диспетчерских станциях.

Описание системы

На вытяжной свече защитного футляра газопровода в месте его пересечения с железной дорогой установлен датчик-газоанализатор для непрерывного автоматического измерения довзрывоопасных концентраций природного газа.
По обе стороны перехода под железной дорогой газопровод оборудуется запорной арматурой с многооборотными электроприводами в комплекте с блоками управления.
Датчик-газоанализатор и электроприводы подключены к станции телеметрии, которая производит сбор и обработку сигналов, диагностику работы оборудования, а также формирует управляющее воздействие кранам (открыть/закрыть/стоп) в соответствии с заложенным алгоритмом программы и выбранным режимом управления кранами.
Системой предусмотрено 2 режима управления кранами:
— автоматический (в случае возникновения загазованности);
— ручной дистанционный (по команде диспетчера с сенсорной панели).
Станция телеметрии по каналам сотовой связи предоставляет данные трём удаленным щитам диспетчеров расположенным на железнодорожных станциях, а также у газоснабжающей организации.
Щиты диспетчеров осуществляют удаленный мониторинг объекта газового контроля и обеспечивают возможность дистанционного управления кранами.
Для обеспечения непрерывной работы в случае отсутствия внешнего электроснабжения, станция телеметрии и щиты диспетчеров оборудованы источниками бесперебойного питания.

Оборудование системы

  • Датчик-газоанализатор ДАК-СН4-029 (Аналитприбор) – 1 шт.;
  • Электропривод многооборотный SAEx 07.2 в комплекте с блоком управления AUMA MATIC AMExC 01.1 (AUMA) – 2 шт.;

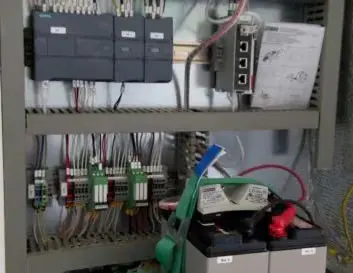

  • Станция телеметрии (Континент-Тау) на базе промышленного контроллера S7-1200 (Siemens) – 1 шт.;
  • • Щит диспетчера (Континент-Тау) на базе промышленного контроллера S7-1200 с сенсорной панелью KTP600 BASIC COLOR PN 5,7 (Siemens) – 3 шт.

Справка проекта

Период реализации: 2016 год

Заказчик: Агентство по развитию электроэнергетики и газификации Сахалинской области

Виды работ:
• Разработка рабочей документации
• Разработка программы и методики испытаний
• Монтаж шкафов (станция телеметрии и щиты диспетчеров)
• Поставка оборудования
• Пусконаладочные работы
• Приемочные испытания
