Система управления линией по разделке ястыков МПИ-5.
Описание проекта

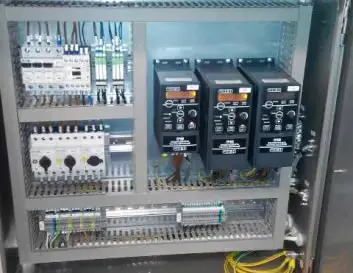

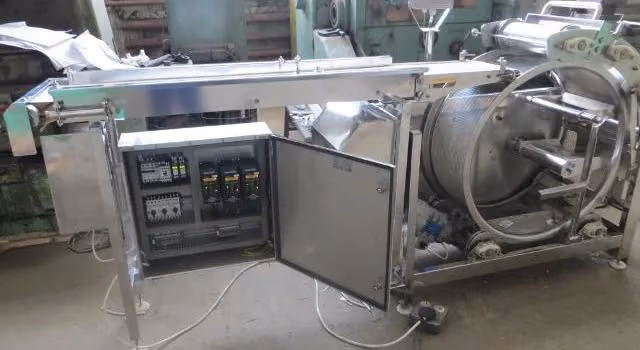

Система управления предназначена для локального управления электродвигателями исполнительных механизмов (транспортера, барабана, вентилятора высокого давления), входящими в состав линии механической пробивки ястыков икры МПИ-5. Управление электродвигателями производится посредством трехфазных преобразователей частоты, оборудованных локальными панелями оператора с потенциометрами для регулирования частоты вращения электродвигателей исполнительных механизмов. Оборудование системы управления размещено в шкафу с вынесенными на пульт органами управления и индикацией.
Состав системы
- шкаф управления ;

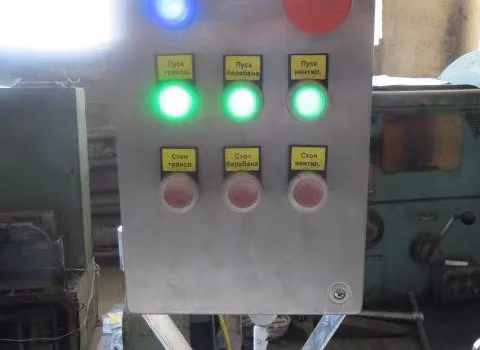

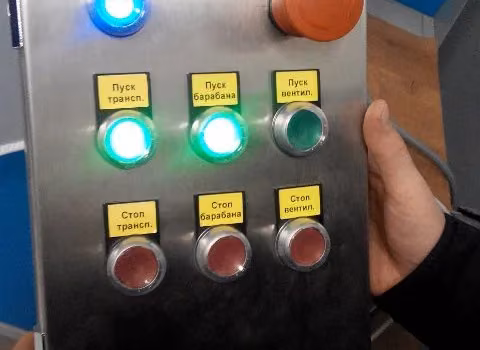

- пуль управления;

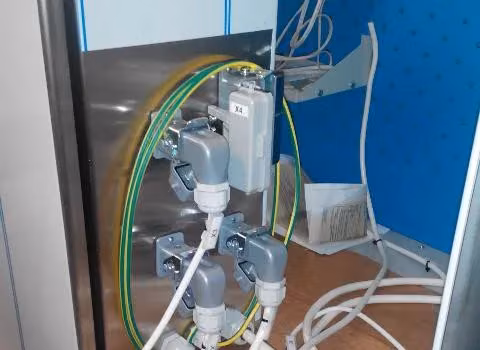

- силовые и контрольные кабели с разъемами;
Технические данные системы
Параметры питания:
- напряжение питания шкафа управления – ~3х380…480В;
- частота переменного тока – 47…63 Гц;
- потребляемая мощность, не более – 3,5 кВт;

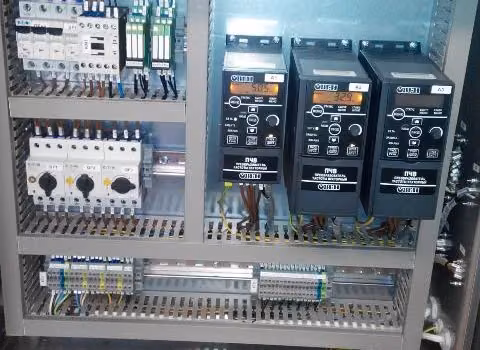

Технические характеристики преобразователей частоты
| Исполнительный механизм | Модель преобразователя частоты | Технические характеристики ПЧ |
| Транспортер | ПЧВ101-К37-В | Выходная мощность — 0,37 кВт номинальный выходной ток — 1,1 А питающая сеть — 3×380…480В |
| Барабан |
ПЧВ102-1К5-В |
Выходная мощность — 1,5 кВт номинальный выходной ток — 3,4 А питающая сеть — 3×380…480В |
| Вентилятор высокого давления |
Габаритные размеры шкафа управления:
- ширина – 600 мм;
- высота – 600 мм;
- глубина – 210 мм;
Габаритные размеры пульта управления:
- ширина – 200 мм;
- высота – 300 мм;
- глубина – 80 мм;
Степень защиты оборудования
Корпус шкафа и пульта производства Rittal выполнены из нержавеющей стали и имеют степень защиты IP66. Исполнение световой индикации и органов управления соответствует степени защиты IP66. Все органы управления кроме кнопок аварийного останова снабжены защитными мембранами, повышающими класс защиты до IP69K
Справка проекта
Период реализации: 2014 г
Заказчики:
— ООО «Дальреммаш»
— АНО «ДАСИ»
Виды работ:
— Разработка рабочей документации
— Разработка программного обеспечения
— Сборка шкафа и пульта управления
— Монтаж оборудования
— Пусконаладочные работы
